Para um entendimento mais abrangente do AppConnector ConfigTransformation, disponilizamos aqui o fluxograma técnico do serviço deste produto, bem como sua descrição.

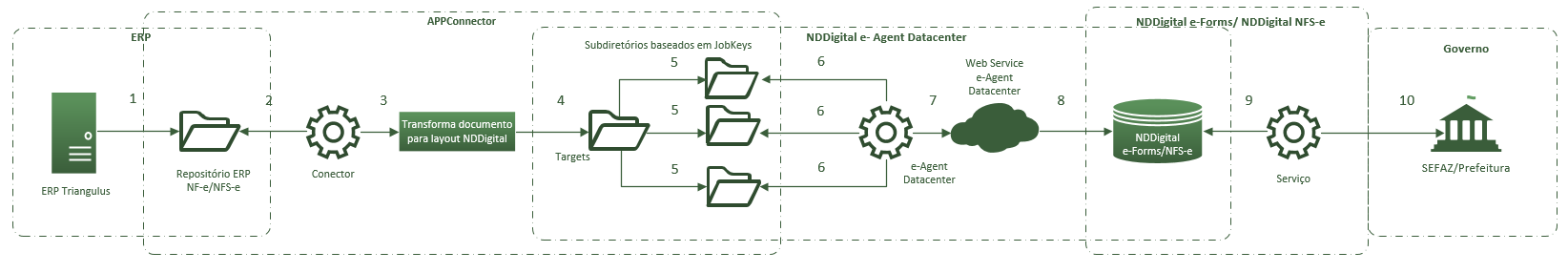

Fluxo de processamento de documentos ConfigTransformation - Envio

Processo de envio de documentos ao governo. Clique para ampliar.

1.ERP disponibiliza o documento de NF-e/NFS-e em seu diretório compartilhado.

2.Conector captura o documento disponibilizado pelo ERP.

3.Conector processa documento originalmente em layout Config e o converte para layout NDDigital.

4.Conector envia o documento transformado para a entrada do NDDigital e-Agent Datacenter.

5.Documentos são disponibilizados em diretórios criados de acordo com configuração dos JobKeys.

6. NDDigital e-Agent Datacenter captura os arquivos depositados.

7.NDDigital e-Agent Datacenter envia documentos através do Web Service.

8.Web Service disponibiliza documento em banco de dados.

9.Serviço NDDigital e-Forms / NDDigital NFS-e captura documento do banco.

10. NDDigital e-Forms / NDDigital NFS-e envia documento para o governo.

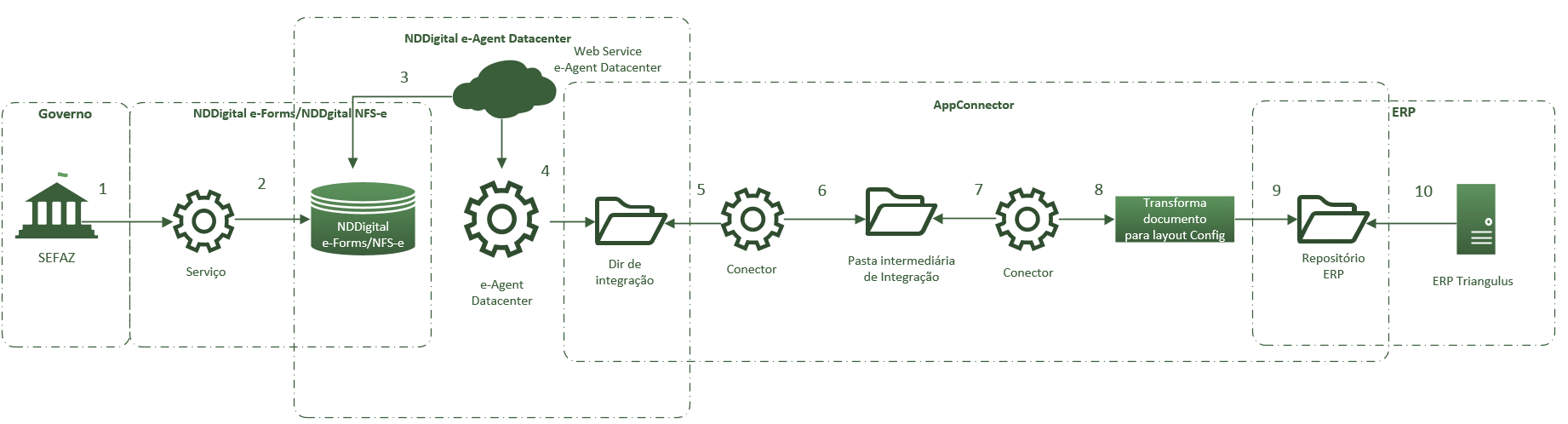

Fluxo de processamento de documentos ConfigTransformation - Retorno

Processo de retorno de documentos ao ERP. Clique na imagem para ampliar.

1.SEFAZ retorna resultado da consulta ao NDDigital e-Forms / NDDigital NFS-e.

2.NDDigital e-Forms processa e retorna resultado da pesquisa em banco de dados.

3.Web Service captura documento processado pelo NDDigital e-Forms.

4.Web Service disponibiliza documento ao NDDigital e-Agent Datacenter que em seguida grava arquivo em um diretório compartilhado com o App Connector.

5.Conector captura documento.

6.Conector transforma retorno para padrão App Connector e envia para uma pasta intermediária.

7.Conector captura novamente o documento layout App Connector.

8.Conector transforma documento padrão App Connector para o layout Config, suportado pelo ERP Triangulus.

9.Retorno transformado é gravado no repositório do ERP.

10.ERP processa o retorno.
