Cadastro de Job Forms

Antes de iniciar o procedimento, verifique se atende aos requisitos abaixo:



Pré-Requisitos

Criação dos campos no arquivo PDF;

Criar Arquivo XML do formulário;

Configuração Form;

Conexão de entrada;

Mapeador;

Conexões de saída (Forms, Cold);

Impressoras;

Máscaras Cold.



Passo a passo



1.Acesse o menu Iniciar> Programas> NDDigital> e-Forms> e-Connector> e-Connector Settings.

2.No Menu principal do e-Connector Settings, clique em clip1489.

3.À direita da tela clique em Forms Job. Em seguida clique em clip0526, então a tela abaixo será exibida:

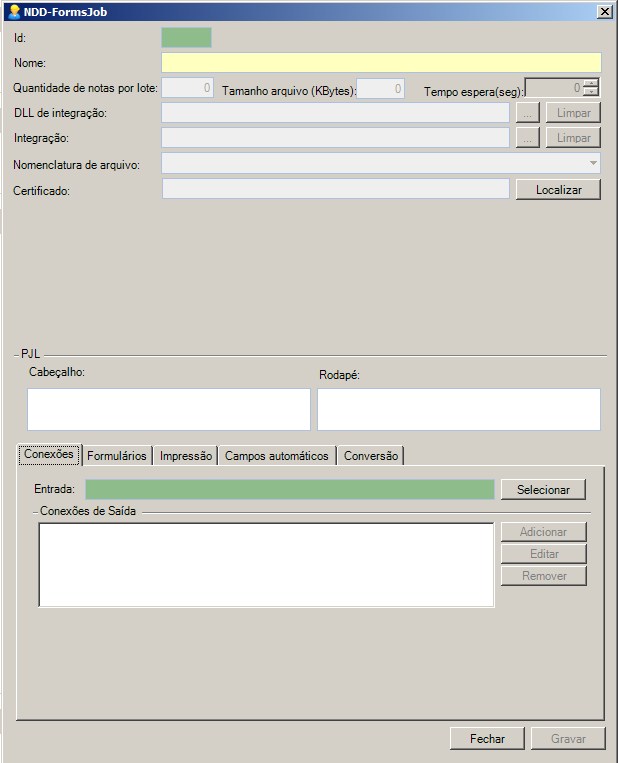

clip1727



4.Digite um nome para identificar o Job Forms, o nome não pode ser igual ao nome de um JOB já existente independente da forma de escrita (job ou JOB).

5.Quando for selecionado o modo de impressão de arquivos em formato PCL5, o arquivo gerado pelo Forms não será reingressado pelo Driver da impressora, sendo necessário informar os comandos PJL de cabeçalho e rodapé para ativação de recursos disponibilizados pela impressora como duplex, qualidade de impressão, grampeamento, etc.

Essas configurações são necessárias em impressoras que fazem a emulação da linguagem de impressão PCL5.





É necessário realizar a análise dos modelos de impressora que serão utilizados na proposta de nota fiscal laser e nota fiscal eletrônica.



Caso não seja possível ativar a impressão em formato PCL5, será possível realizar a impressão em formato PDF.

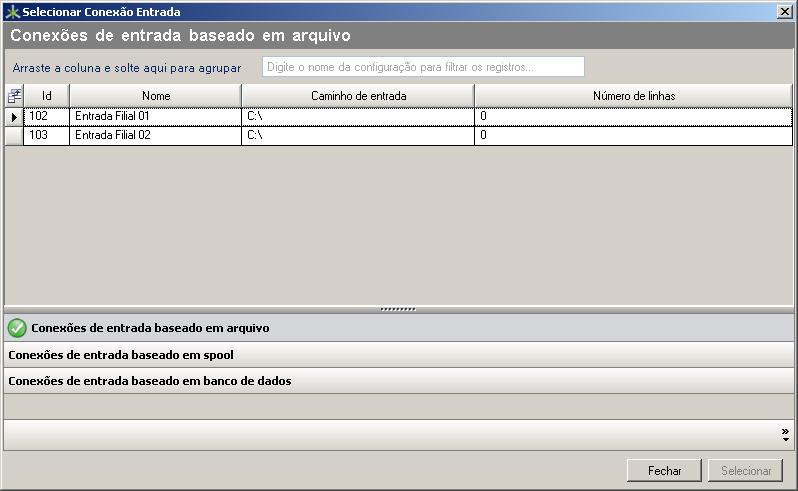

clip0530_zoom80



6.Clique no botão clip1428_zoom27 da aba Conexões. Será exibida uma tela contendo todas as entradas já cadastradas.

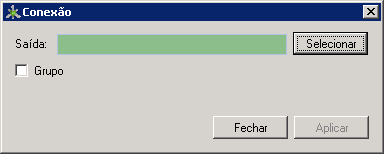

clip0533



7.Marque a conexão de entrada a ser utilizada para o Job e clique em clip1428_zoom27.

8.Clique no botão clip1537_zoom35 da aba de conexões para selecionar as conexões de saída que serão utilizadas no Job. A tela abaixo será exibida:

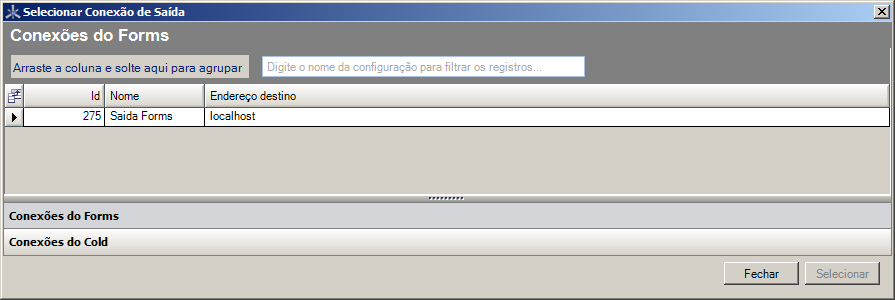

clip0535_zoom80



9.Marque a opção Grupo quando for selecionar a primeira conexão de saída, pois essa configuração irá definir qual processo será o primeiro a ser executado na cadeia de processos de emissão de nota fiscal.

Como o Job configurado é do tipo Forms, a primeira conexão selecionada deverá ser a conexão de saída Forms.

Selecione a conexão de saída Forms e clique em clip1428_zoom27.

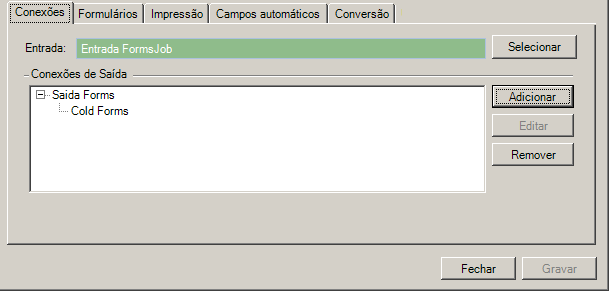

clip1500



10.Em seguida clique em clip1538_zoom45.

11.Depois de selecionar a conexão de saída Forms, se desejar é possível adicionar uma saída Cold ao Job. Clique sobre a conexão Forms adicionada e em seguida no botão clip1537_zoom35 para selecionar a conexão de saída Cold.

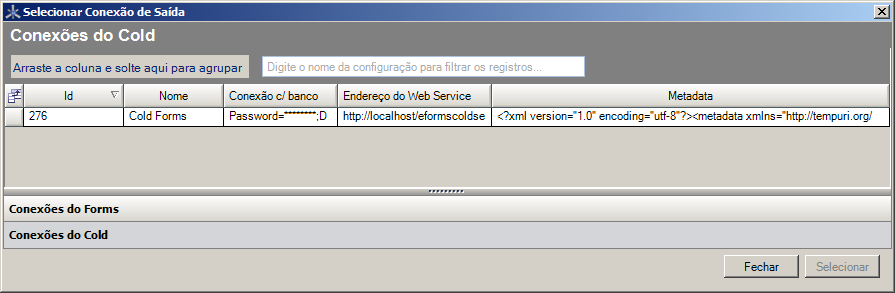

clip0539_zoom80



12.A tela abaixo será exibida:



clip1501_zoom80



13.Selecione a Conexão Cold desejada e em seguida clique em clip1428_zoom35.

14.Em seguida clique em clip1538_zoom50.

15.Selecione a aba Formulário e clique no botão clip0542 para adicionar um formulário ao Job. A tela abaixo será exibida:

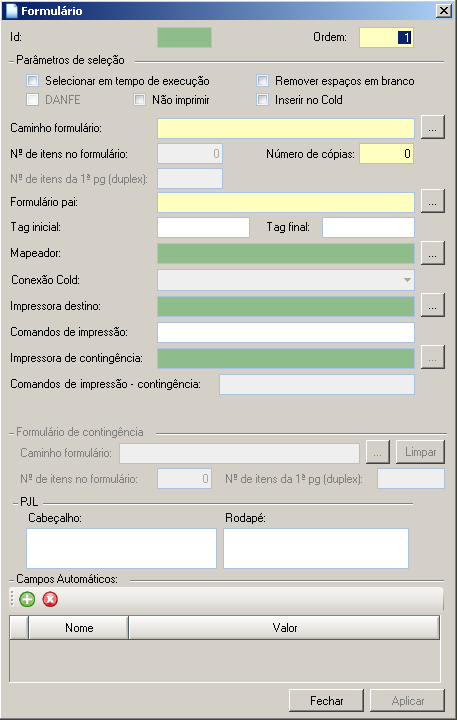

clip1502_zoom71



16.O campo Ordem é utilizado para ordenar os formulários na geração do XMLDATA.

17.Clique em clip0544 ao lado do campo Caminho formulário para selecionar a máscara de impressão PDF do formulário.

18.Digite o número de cópias que o documento será impresso.

19.Caso sejam utilizadas Tags para identificar cada formulário, será necessário preencher os campos de Tag inicial e Tag final do formulário, como mostra a imagem abaixo:



clip1503_zoom71



20.Selecione o Mapeador previamente cadastrado, clicando em clip0546.

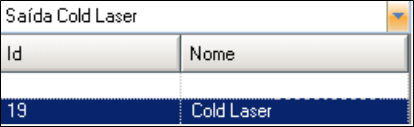

clip1504_zoom80



21.Caso sejam utilizados formulários agrupados (um mesmo arquivo da massa de dados contém vários documentos distintos, separados por Tags), cada um utilizará uma conexão Cold distinta. Nesse caso, é necessário informar em qual conexão Cold o documento deve ser inserido.

Para isto, utilize o campo Conexão Cold, onde serão exibidas as conexões Cold já adicionadas ao Job.

Clique no botão clip0548 para selecionar a Conexão Cold desejada.



clip1505_zoom71



22.Selecione a impressora, clicando em clip0550.

23.Se optar por ativar o modo de impressão PCL 5, digite o comando #pcl5, caso não digite o comando de impressão PCL5, os arquivos serão enviados para impressão em formato PDF.

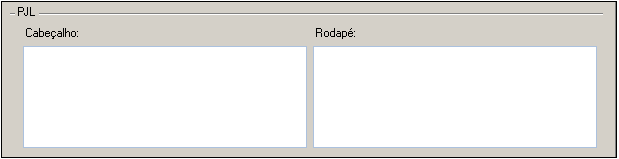

24.Quando for selecionado o modo de impressão de arquivos em formato PCL5, o arquivo gerado pelo Forms não será reingressado pelo Driver da impressora, sendo necessário informar os comandos PJL de cabeçalho e rodapé para ativação de recursos disponibilizados pela impressora como duplex, qualidade de impressão, grampeamento, etc.

Essas configurações são necessárias em impressoras que fazem a emulação da linguagem de impressão PCL5.





É necessário realizar a análise dos modelos de impressora que serão utilizados na proposta de nota fiscal laser e nota fiscal eletrônica.



Caso não seja possível ativar a impressão em formato PCL5, será possível realizar a impressão em formato PDF.



clip0552_zoom80

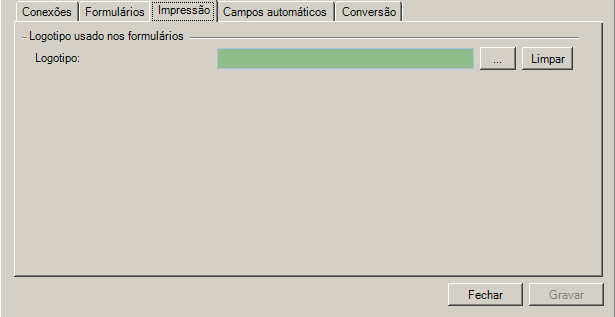

25.Na aba Impressão possibilitará a seleção do cadastro do logotipo usado nos formulários onde será estampado nos arquivos impressos ou exportados.



clip1617



Para selecionar um Logotipo previamente cadastrado, clique no botão clip0401. A tela abaixo será exibida:



clip1970



Efetue um clique sobre o logotipo desejado e clique no botão clip1428_zoom27., também poderá cadastrar um logotipo novo, acionando o botão clip1971, onde apresentará a tela de cadastro de logotipos.

26.Se desejar adicione os Campos automáticos para este formulário, clicando no botão clip0553. Será exibida uma nova linha no grid, permitindo inserir Nome e Valor para os campos. Clique em Aplicar para concluir a configuração.



clip1506



Clique em clip1447_zoom35 para finalizar a configuração do Job.

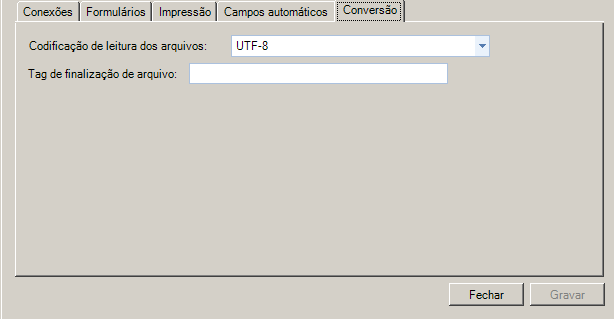

27.Selecione a aba Conversão, a tela abaixo será exibida:



clip1786



28. Codificação de leitura dos arquivos: Selecione a codificação de caracteres utilizada pelo arquivo gerado pelo ERP. Por padrão a opção está como UTF-8, porém pode ser selecionado como Default ou Unicode.

29. Tag de finalização de arquivo: Define o fim do arquivo.
